Въведение
След като знаете какво е M-BUS, идва практическият въпрос: кой конвертор да изберете? Грешният избор означава или недостатъчен капацитет (уредите “падат” от шината), или надплащане за функции, които не ви трябват.
В тази статия сравняваме два от най-търсените серийни M-BUS конвертора на IWILL – компактния IW-485 и високотоковия IW-1000 – и обясняваме кога е по-добър базовият IW-CM-M.
IW-485 срещу IW-1000 на пръв поглед
И двата поддържат EN 1434-3 и CJ/T188-2004, метален корпус и монтаж на DIN шина.
Как да изберете?
Изберете IW-485, ако…
Имате стандартна сграда с водомери и топломери, вече разполагате с RS-485 линия или Modbus инфраструктура, и искате икономично, компактно решение за прозрачно четене.

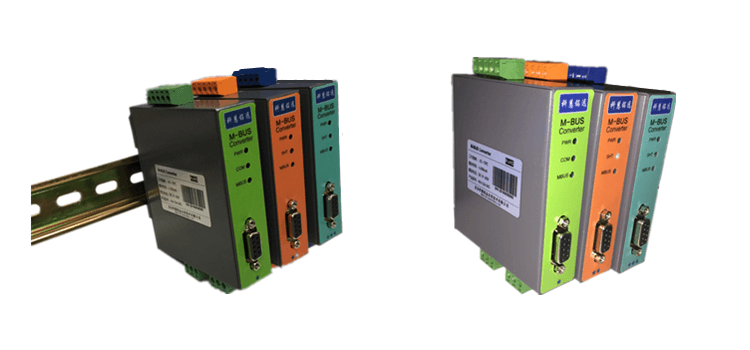

Изберете IW-1000, ако…
Работите с измервателни уреди с голям калибър (индустриални топломери, големи водомери), нуждаете се от висок ток на захранване по шината, или искате да разделите мрежата на 4 отделни канала за по-добра надеждност.
Съвет: ако сте в самото начало и просто искате да тествате четенето на няколко уреда, серията IW-CM-M (5 / 100 / 250 товара) е най-достъпната отправна точка.
Не забравяйте за резерв
Винаги избирайте конвертор с поне 20-30% резерв над текущия брой уреди. Дългите кабели, разклоненията и бъдещите разширения консумират допълнителни товари. Ако планирате растеж или дълги трасета, погледнете и индустриалните серии с плавен старт и изключване на шината.
Пресметнат пример: как да оразмерите за конкретен обект
Сценарий А – офис сграда: 60 електромера и водомера, стандартен калибър, една RS-485 линия към съществуваща Modbus система. 60 уреда + резерв ≈ 80 товара. Изборът: IW-485 (или IW-CM-M100) – компактен, икономичен, директно в RS-485 инфраструктурата.
Сценарий Б – топлофикационна подстанция: 6 индустриални топломера с голям калибър (DN100+), всеки с висока консумация на ток по шината, разположени на голямо разстояние. Тук броят е малък, но токовото търсене е високо. Изборът: IW-1000 – 4-те независими канала разпределят товара, а високотоковият дизайн захранва уредите стабилно.
Правилото: малки уреди в голям брой → гледате броя товари (IW-485). Малко на брой, но “тежки” уреди → гледате тока и каналите (IW-1000).
Заключение
IW-485 е универсалният работен кон за повечето сгради, докато IW-1000 е специалистът за тежки, високотокови инсталации. И двата ви дават отворен достъп до измервателните данни – а ако ви трябва мрежово или дистанционно четене, разгледайте Ethernet и GPRS вариантите.
