Въведение
Всяка сграда има водомери, топломери и електромери. Но колко от тях се отчитат автоматично? В повечето случаи някой все още обикаля етажите с бележник в ръка. M-BUS (Meter-Bus) е европейският стандарт, който слага край на това – той позволява всички измервателни уреди да се четат дистанционно по една единствена двужилна линия.
В тази статия обясняваме какво представлява M-BUS, защо е толкова разпространен в сградната автоматизация и енергийния мониторинг, и как с конверторите на IWILL свързвате цяла измервателна мрежа към компютър, PLC или SCADA система.
Какво е M-BUS?
M-BUS е полеви комуникационен стандарт, дефиниран в EN 13757 (а за топломери – EN 1434-3), създаден специално за дистанционно отчитане на измервателни уреди.
Една двужилна линия
Десетки уреди се захранват и комуникират по една вита двойка – без полярност, което опростява монтажа в съществуващи сгради.
Master – Slave
Един Master (конвертор) опитва всеки уред (Slave) по уникален адрес. Уредите нямат собствено захранване по сигналната линия.
Стандартен товар
Капацитетът се мери в “стандартни товари” (unit loads). Един уред = един товар; конверторът определя колко уреда поема шината.
Защо M-BUS е стандартът за отчитане?
Топлофикация и ВиК дружества разчитат на M-BUS, защото е надежден на дълги разстояния, евтин за окабеляване и устойчив на смущения. Един кабел свързва всички апартаменти в блок, а данните се събират централно – без грешки при ръчно преписване и без достъп до жилищата.
Ключово предимство: M-BUS е производител-независим. Водомер от един бранд, топломер от друг и електромер от трети работят по една и съща шина, стига да поддържат стандарта.
Къде се намесват конверторите на IWILL?
Компютрите и контролерите не разбират M-BUS директно – те говорят RS-232/485, Ethernet или Modbus. Конверторът е мостът между двата свята:
Физически слой

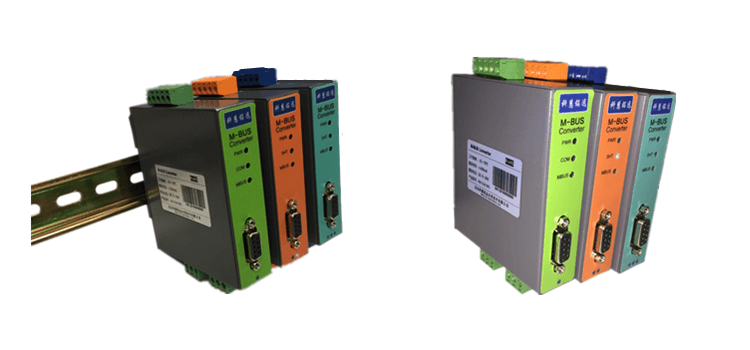

IW-CM-M и IW-485 прехвърлят прозрачно M-BUS към RS-232/485 – четете уредите с всеки M-BUS софтуер.
Високотокови инсталации
IW-1000 с 4 M-BUS канала захранва уреди с голям калибър и до 200 стандартни товара.
M-BUS – накратко
EN 13757
европейски стандарт
250+
уреда на една шина
2 жила
без полярност
1000+ м
дължина на шината
Пример от реалния живот: жилищен блок с топломери
Представете си типичен софийски блок с 48 апартамента, присъединен към топлофикация. Преди дигитализацията инкасатор обикаля всеки апартамент два пъти годишно, договаря достъп, преписва показания на ръка – и неизбежно се появяват грешки и оспорени сметки.
С M-BUS всеки топломер и водомер се свързва към една двужилна шина, изтеглена по съществуващите вертикални шахти. В абонатната станция конвертор като IW-485 прехвърля шината към RS-485, а малък индустриален компютър опитва всички 48 уреда веднъж дневно и качва показанията към сървъра на топлофикационното дружество.
0
посещения в апартаментите
365
отчета годишно вместо 2
~1 кабел
за целия вход
Резултатът: точни месечни сметки, ранно откриване на течове (рязко нарастване на разхода), и край на споровете “инкасаторът сбърка показанието”. Същият принцип работи и за студена вода в кооперации, газ в индустриални обекти и електромери в бизнес сгради.
Три чести грешки при първи M-BUS проект
1. Подценен капацитет
Всеки уред е “товар”. 48 уреда + дълъг кабел вече доближават капацитета на малък конвертор. Винаги избирайте модел с резерв (напр. 100 товара за 48 уреда).
2. Дублиращи се адреси
Два уреда с еднакъв първичен адрес блокират комуникацията. Адресирайте уредите още преди монтаж и водете опис.
3. Твърде агресивно четене
Топломерите не се променят всяка секунда. Четене веднъж на час или на ден е напълно достатъчно и пести живота на шината.
Заключение
M-BUS е доказаният, отворен стандарт за автоматично отчитане на разходомери в сгради и индустрия. С конверторите на IWILL изграждате надеждна измервателна мрежа, която се чете от всеки компютър или контролер. В следващите статии разглеждаме как да изберете правилния шлюз и как да настроите дистанционно отчитане.
