Как да изградите система за дистанционно отчитане на вода, газ и ток с M-BUS

Въведение

Локалното четене на M-BUS уреди е добра първа стъпка. Но истинската стойност идва, когато данните за вода, газ и ток се събират автоматично и дистанционно – от офиса, от облака или направо в SCADA системата.

Това ръководство показва как да изградите система за дистанционно отчитане с M-BUS конверторите на IWILL – през Ethernet, Modbus-TCP или GPRS, в зависимост от това дали обектът има мрежа.

Архитектурата стъпка по стъпка

Измервателните уреди

Водомери, топломери и електромери с M-BUS изход се свързват към една двужилна шина.

Конверторът / шлюзът

Тук се решава всичко: IW-ET-M за Ethernet, IW-MT-M за Modbus-TCP, или IW-GS-G за GPRS на обекти без кабелна мрежа.

Сървърът за събиране

Софтуер за отчитане, SCADA платформа или облачен сървър опитва уредите по график и съхранява историята.

Кой транспорт за кой обект?

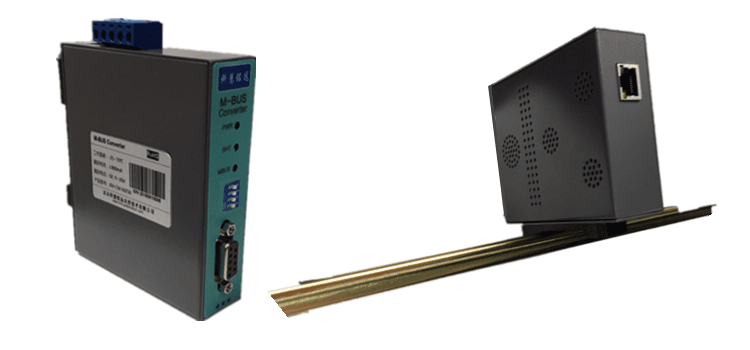

Ethernet – IW-ET-M

Сграда с LAN инфраструктура. Режими TCP-Server/Client/UDP, 10/100M, прозрачно предаване – четете уредите от всяка точка на мрежата.

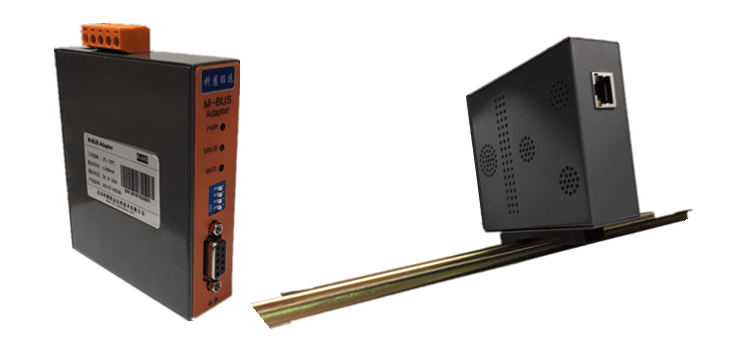

Modbus-TCP – IW-MT-M

Интеграция със SCADA/BMS. Данните се четат като Modbus регистри, с режими циклично и тригерно четене – без нужда от M-BUS драйвер в платформата.

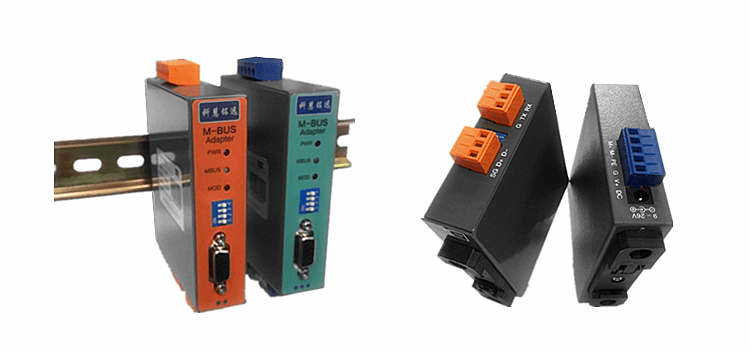

GPRS – IW-GS-G

Разпределени обекти без интернет – помпени станции, отдалечени подстанции. Данните се изпращат до сървър по мобилна мрежа (Modbus-RTU/TCP).

Добри практики при изграждане

Адресирайте уредите еднозначно. Преди монтаж запишете първичните и вторичните адреси на всеки уред – това спестява часове търсене.

Не претоварвайте шината. Сметнете стандартните товари и оставете резерв. При дълги трасета добавете M-BUS репитер за удължаване до 1200 м.

Изберете разумен интервал на четене. Топломерите обикновено не се нуждаят от секундно опитване – на час или на 15 минути е достатъчно и щади мрежата.

Пример: фирма за управление на имоти с 12 сгради

Фирма управлява 12 жилищни и офис сгради в различни части на града. Целта: единна платформа, в която всеки собственик вижда своя разход в реално време, а фирмата издава фактури автоматично.

9 сгради с интернет → IW-ET-M в режим TCP-Client изпраща показанията към централния сървър по график.

2 сгради със SCADA/BMS → IW-MT-M отдава данните като Modbus-TCP регистри директно в системата за управление на сградата.

1 отдалечен обект без кабел → IW-GS-G праща показанията по GPRS, без да се прокарва оптика.

Един сървър, три различни транспорта, една обща база данни. Резултатът: автоматично фактуриране, нула обиколки на инкасатори и моментален сигнал при аномалии – например нощен разход на вода, който подсказва теч.

Какво да правите, ако уред “не отговаря”?

Проверете товарите

Ако сте на ръба на капацитета, последните уреди на шината “падат”. Намалете товара или добавете репитер.

Проверете baud rate

Уред с различна скорост няма да отговори. Серии с конфигурируем up/down baud rate решават смесените мрежи.

Проверете дължината

Над определено разстояние сигналът отслабва. M-BUS репитер удължава шината до 1200 м.

Проверете адресите

Дублиращи се адреси водят до колизии. Сканирайте шината и преадресирайте конфликтите.

Заключение

С правилния шлюз дистанционното отчитане спира да бъде ръчен труд и се превръща в надежден автоматизиран процес. Изберете Ethernet за свързани сгради, Modbus за SCADA интеграция и GPRS за отдалечени обекти – а IWILL покрива и трите сценария.
