Какво е IEC 61850 и защо е стандартът в енергетиката?
IEC 61850 е международният стандарт за комуникация и автоматизация в електрически подстанции. Той замени десетките несъвместими серийни протоколи с единна Ethernet-базирана архитектура, в която релейни защити, измервателни устройства (IED), RTU модули и SCADA системи говорят на един език.
В центъра на всяка такава система стои компютърна система за IEC 61850 — станционен компютър или гейтуей, който събира данните от полевите устройства, изпълнява SCADA/HMI софтуера и осигурява връзката към диспечерския център по IEC 60870-5-104.
Изборът на правилния хардуер тук не е детайл: подстанцията е среда със силни електромагнитни смущения, температурни крайности и изискване за непрекъсната работа в продължение на години. Затова се използват индустриални компютри вместо офис техника.
Изисквания към компютърните системи за IEC 61850
Безвентилаторна конструкция (Fanless)
Без движещи се части — нищо, което да се повреди след години работа в прашна среда. Пасивното охлаждане през алуминиевия корпус е задължително за необслужваеми обекти.
Широк температурен диапазон
Подстанциите рядко са климатизирани. Работен диапазон от -20°C до +60°C покрива както неотопляеми помещения през зимата, а и летните горещини в затворени шкафове.
Резервирана мрежова свързаност
Минимум два независими Gigabit LAN порта за изграждане на резервирани индустриални мрежи — основа за PRP/HSR топологии и разделяне на станционна и процесна шина.
Серийни портове за наследени устройства
Реалните обекти винаги имат по-стари устройства по IEC 60870-5-101/103 или Modbus RTU. RS-232/485 портовете позволяват те да бъдат интегрирани без допълнителни конвертори.
Широк диапазон на захранване (DC 9-36V)
Директно захранване от станционната батерия с защита от пикове и обратна полярност — без уязвими външни адаптери.
Дълъг жизнен цикъл на компонентите
Енергийните обекти се проектират за десетилетия. Индустриалните платформи се поддържат 5-7+ години, което гарантира еднакви резервни системи през целия живот на проекта.
Мястото на станционния компютър в индустриалната мрежа
В типичната IEC 61850 архитектура компютърната система изпълнява три роли едновременно:
- SCADA/HMI станция — локална визуализация на еднолинейната схема, аларми и събития за оперативния персонал;
- Протоколен гейтуей — преобразуване между IEC 61850 MMS/GOOSE на станционната шина и IEC 60870-5-104 към диспечерския център;
- Сървър за събития и осцилограми — архивиране на данните от релейните защити за следаварийен анализ.
Същите изисквания важат и извън енергетиката — при индустриалната автоматизация и индустриалните IoT gateway решения, където един и същ хардуер обслужва управление, събиране на данни и връзка с облака.
Подходящи модели IWILL за IEC 61850 проекти

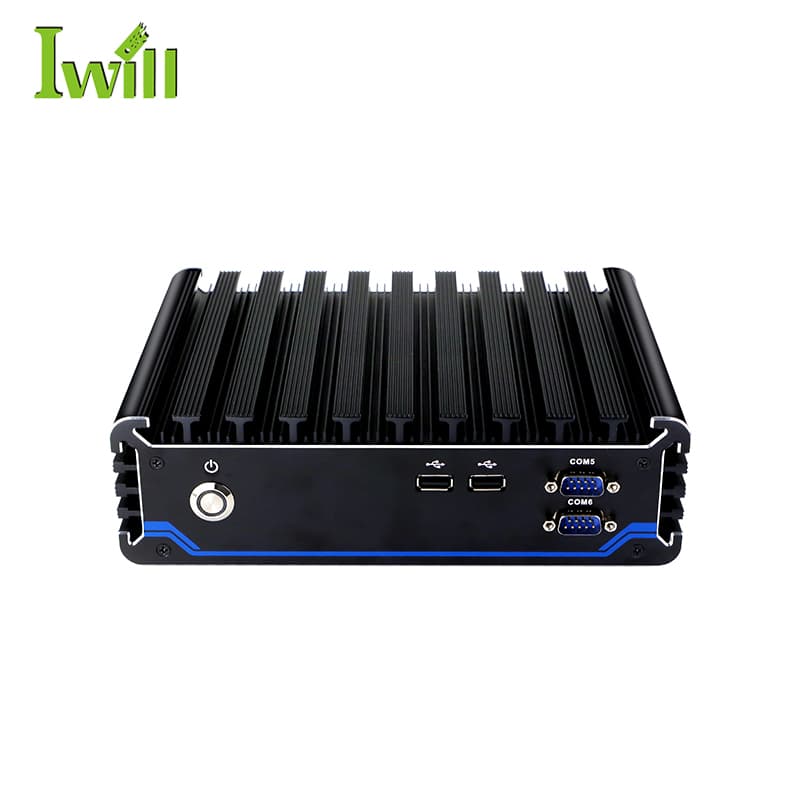

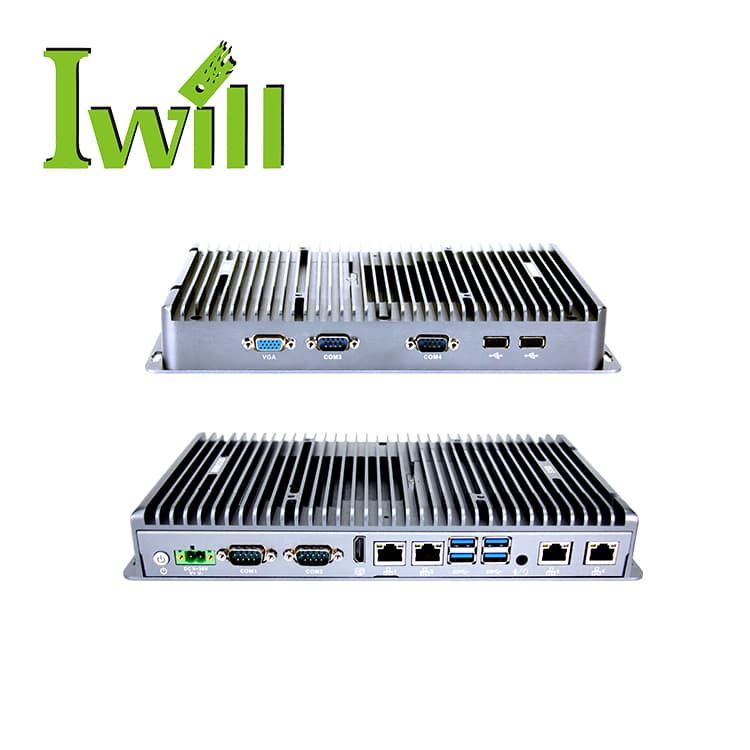

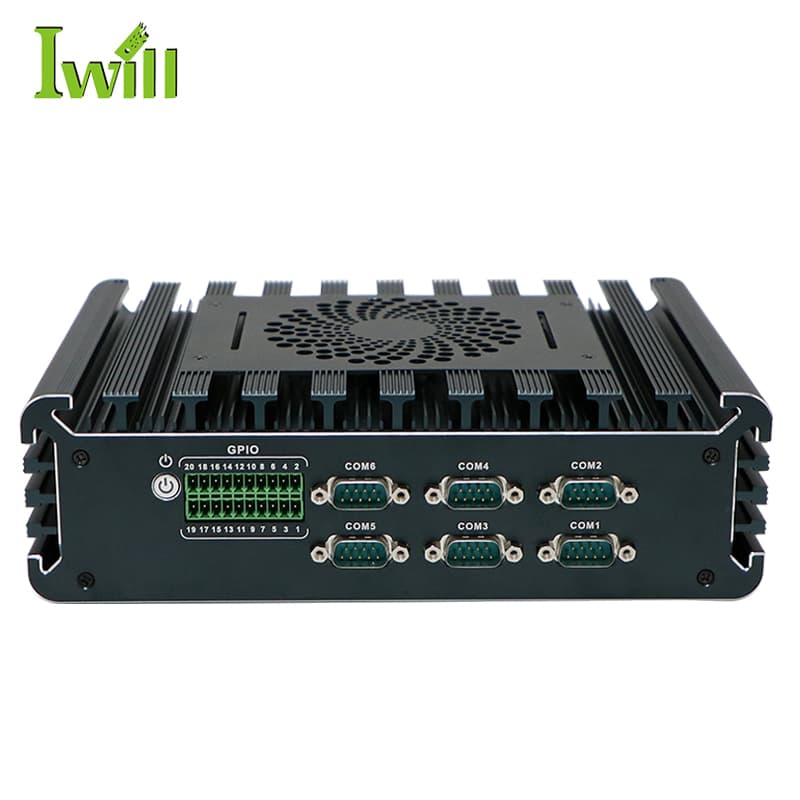

Серията IBOX комбинира безвентилаторна конструкция, до 6× COM порта (RS-232/485), множество Gigabit LAN портове и DC 9-36V захранване — точно профилът, който изискват станционните компютри и протоколните гейтуеи в енергетиката:
Често задавани въпроси
Какво представлява стандартът IEC 61850?
Какъв компютър е нужен за IEC 61850 система?
Поддържат ли компютрите IWILL софтуер за IEC 61850?
Защо не може да се използва обикновен офис компютър в подстанция?
Планирате IEC 61850 проект?
Официален дистрибутор IWILL за България — помагаме с избора на станционен компютър според броя устройства, протоколите и средата на обекта. Наличност от склад и 3 години гаранция.
