Въведение
В десетки български фабрики операторите все още обикалят с клипборд и записват показанията на манометри ръчно. Грешките са неизбежни, реакцията – бавна, а историческите данни се губят в папки с хартия. SCADA системите променят тази картина фундаментално – от ръчно наблюдение към автоматизиран контрол в реално време.
Проблемът? Лицензите за корпоративни SCADA платформи като Siemens WinCC струват между 5 000 и 15 000 €, плюс годишни такси. За малка или средна фабрика в България това е непосилна инвестиция. Добрата новина е, че open-source алтернативите вече предлагат сравнима функционалност – при нулеви лицензионни разходи.
В тази статия ще разберете какво е SCADA, защо нативните COM портове са критични за надеждна комуникация и как комбинацията IBOX-3026 + RapidSCADA предлага професионално решение от 975 €.
Какво е SCADA?
SCADA означава Supervisory Control And Data Acquisition – система за надзорен контрол и събиране на данни. Нека разложим трите стълба:
SCADA архитектура с IBOX-3026
IBOX-3026 събира данни от сензори и PLC контролери чрез COM портове и ги визуализира в реално време
Supervisory
Табла за наблюдение в реално време. Операторът вижда температури, налягания и нива от едно работно място – без да обикаля цеха.
Control
Изпращане на команди към PLC контролери – отваряне/затваряне на клапи, пускане/спиране на мотори, промяна на зададени стойности (setpoints).
Data Acquisition
Събиране на данни от сензори, логване в база данни и анализ на тенденции. Историческите данни разкриват проблеми, преди да станат аварии.
Ключово: SCADA не е просто софтуер – това е нервната система на всяка модерна фабрика. Без него операторите реагират на аварии; с него – ги предотвратяват.
COM портове – защо са критични?
Повечето индустриални устройства – PLC контролери, честотни инвертори, сензори за температура – комуникират по RS-232 или RS-485 (сериен протокол, известен още като COM порт). Това не е “остаряла технология” – RS-485 поддържа до 32 устройства на един bus на разстояние до 1200 метра.
Проблемът възниква, когато се опитате да свържете тези устройства към модерен компютър, който няма нито един COM порт.
RS-485 Modbus RTU шина — до 32 устройства на порт
Нативни COM портове
- Стабилна, kernel-level комуникация
- Без допълнителни драйвери – работи от първия ден
- Мигновен отговор (латентност под 1 ms)
- Издържат на вибрации – запоени директно на платката
USB-to-Serial конвертори
- Проблеми с драйвери при Windows Update
- Прекъсвания при вибрации – конекторът се разхлабва
- Ограничен брой адреси на USB шината
- Допълнителна латентност от USB протокола
Практически: 6 нативни COM порта = до 192 Modbus устройства без нито един адаптер. Всеки RS-485 порт поддържа 32 slave адреса по стандарта Modbus RTU.
Open-Source SCADA срещу Siemens WinCC
Три реални варианта за SCADA софтуер – от корпоративен до напълно безплатен:
Siemens WinCC
Лиценз
5 000 – 15 000 €
Годишна поддръжка
800+ €/год
Характеристика
Затворен код, немска поддръжка, изчерпателен но скъп
RapidSCADA
Лиценз
Безплатен (Apache 2.0)
Протоколи
Modbus RTU/TCP, OPC UA
Характеристика
Уеб табла, активна общност, руска/английска документация
ScadaBR
Лиценз
Безплатен (GPL)
Платформа
Java-базиран
Характеристика
Фокус върху сградна автоматизация, португалска/английска общност
Факт: Нулеви лицензионни такси означават, че 3-годишният ви TCO пада с 80%. Спестените средства отиват за сензори, обучение и реална модернизация на производството.

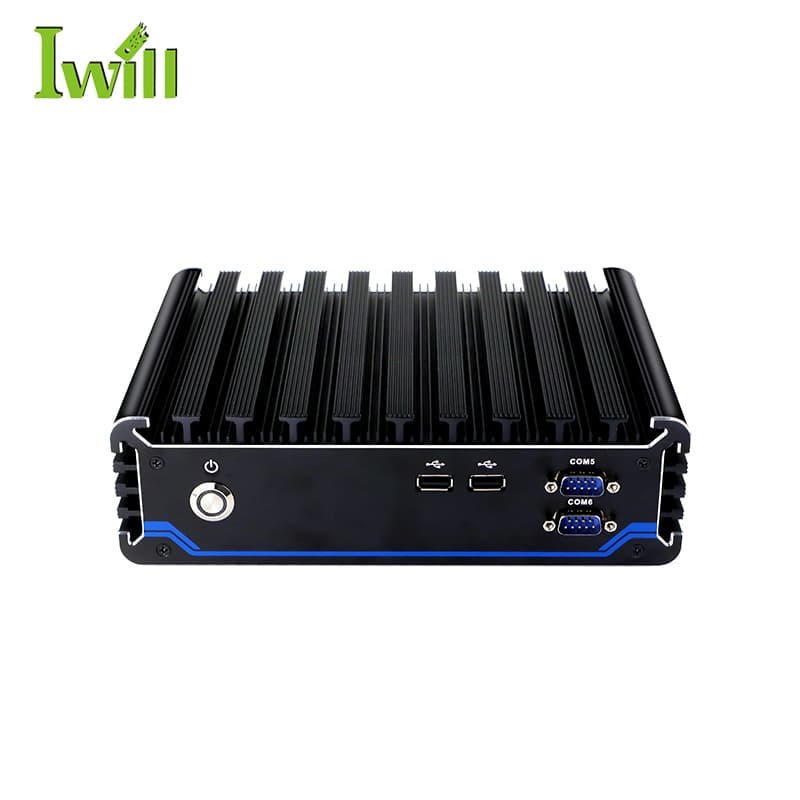

IBOX-3026: Създаден за SCADA
Хардуерът е другата половина от уравнението. IBOX-3026 е проектиран специално за индустриална автоматизация – всеки порт и всеки компонент има конкретна роля:
6× COM порта
RS-232/RS-485 конфигурируеми. Директна връзка с PLC контролери, честотни инвертори и температурни сензори – без нито един USB адаптер.
Dual Gigabit LAN
Отделяне на OT (Operational Technology) мрежата от IT мрежата. Едната свързва SCADA сървъра, другата – корпоративния интранет.
Fanless: -20°C до +60°C
Без движещи части за фабричен под. Алуминиевият корпус разсейва топлината пасивно – без засмукване на прах и метални стружки.
HDMI + VGA
Dual монитор поддръжка за HMI панел + операторска станция. VGA за съвместимост със стари индустриални дисплеи.
Сравнение на разходите
| Компонент | Типична SCADA станция (Siemens) | IBOX-3026 + RapidSCADA |
|---|---|---|
| Хардуер | 3 500 € | 975 € |
| SCADA лиценз | 5 000 € | 0 € |
| Годишна поддръжка | 800 €/год | 0 € |
| COM портове | 2 + USB адаптери | 6 нативни |
| 3-годишен TCO | 10 900 € | 975 € |
IBOX-3026 – ключови спецификации
6× COM
RS-232/485 порта
i7-1165G7
11-то поколение Intel
-20/+60°C
работна температура
от 975 €
готова SCADA станция
Заключение
Open-source SCADA демократизира фабричната автоматизация. Вече не е нужно да плащате десетки хиляди евро, за да наблюдавате и контролирате производството си в реално време. С правилния хардуер – нативни COM портове, двоен LAN и безвентилаторен дизайн – дори малка фабрика може да внедри професионална SCADA система.
IBOX-3026 е проектиран точно за тази задача: да бъде надеждният мост между старите аналогови сензори и модерния софтуер за визуализация.
